Сдвижные ворота — инструкция как смастерить ворота откаточного типа своими руками (фото + видео)

Обустройство ограды вокруг дома или дачи завершается установкой ворот. Различают два основных их вида: распашные и сдвижные.

Сдвижные ворота (18)

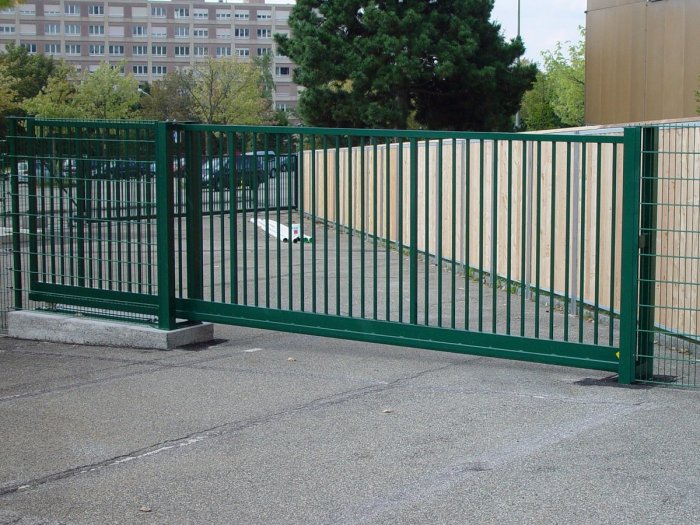

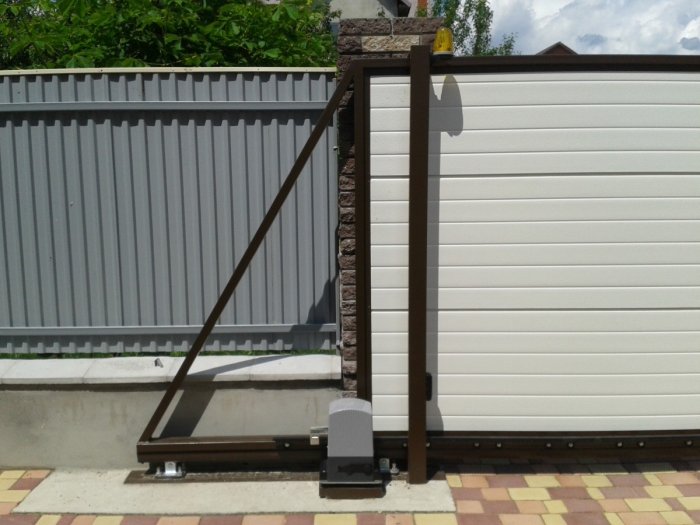

В конструкции откатного типа створки ворот сдвигаются вдоль забора, что очень удобно для пользователя.

Сдвижные ворота (16)

Дополнительным преимуществом сдвижных ворот является возможность самостоятельного монтажа, без привлечения специалистов.

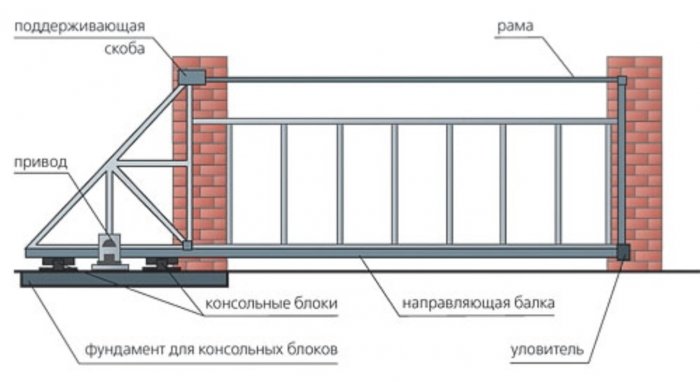

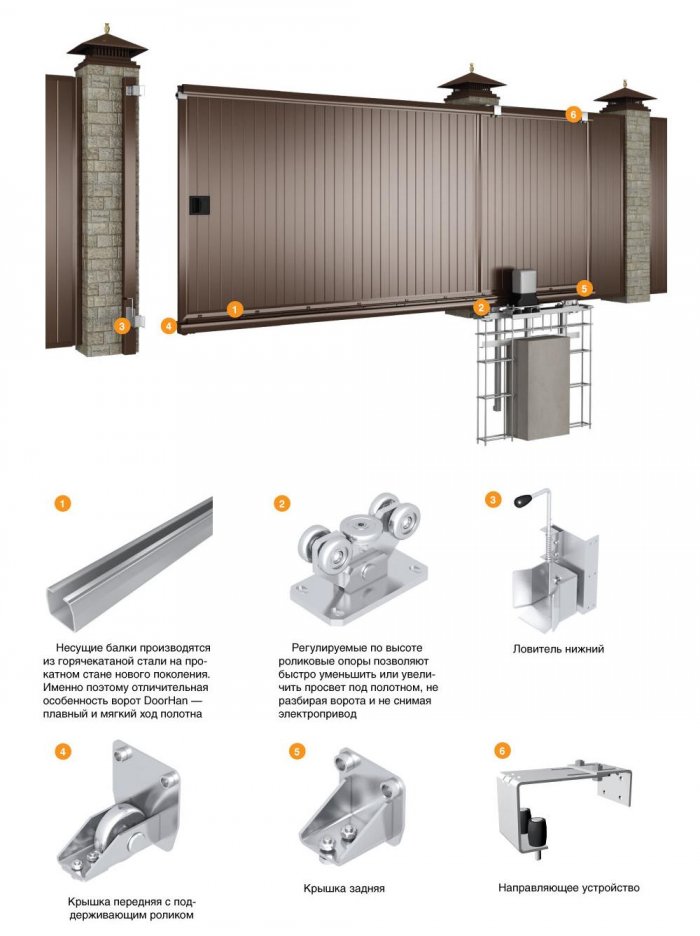

Конструктивные особенности сдвижных ворот

Плавное движение ворот обеспечивается за счет грамотной установки фундамента и аккуратного монтажа каждого элемента конструкции.

Сдвижные ворота (26)

Особое внимание следует уделить фундаменту, ведь именно на нем крепится движущаяся часть и монтируется роликовый механизм.

Балку для движения роликов следует зафиксировать на двух надежных опорах. Лучше всего при проведении данной операции использовать сварочный аппарат.

Сдвижные ворота (2)

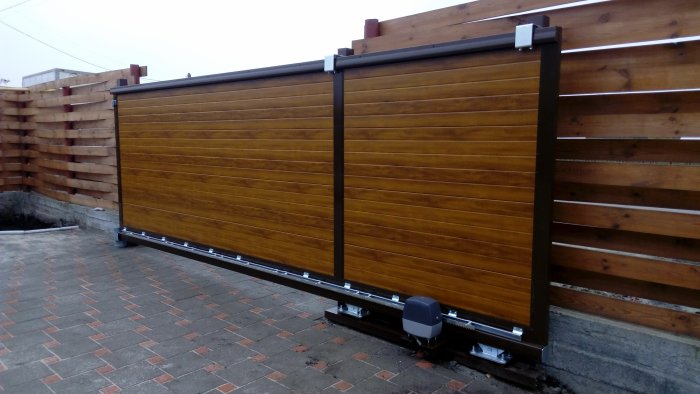

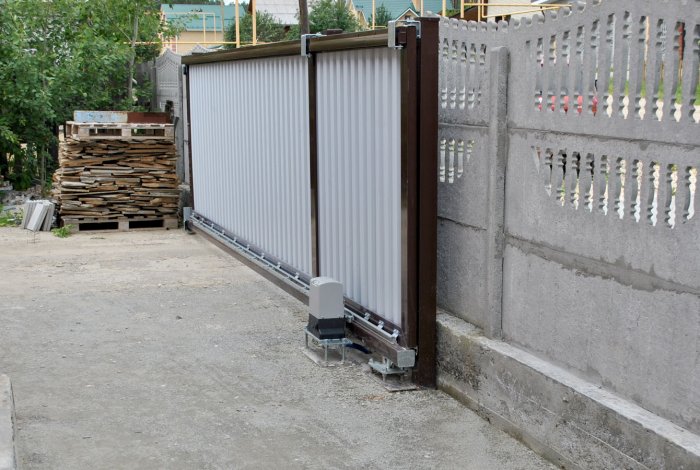

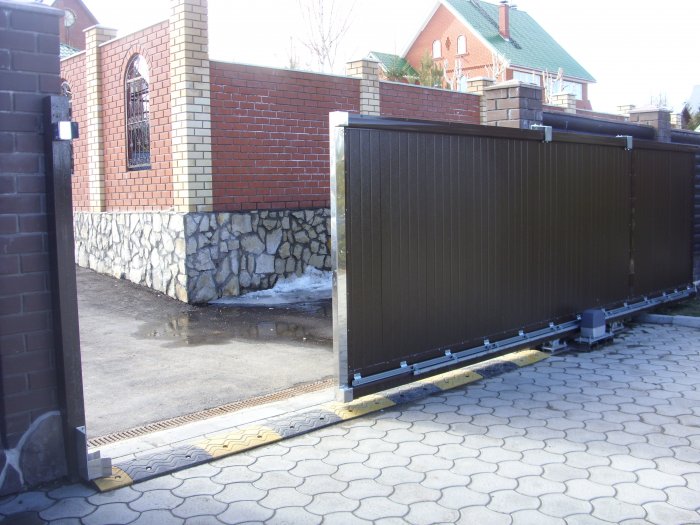

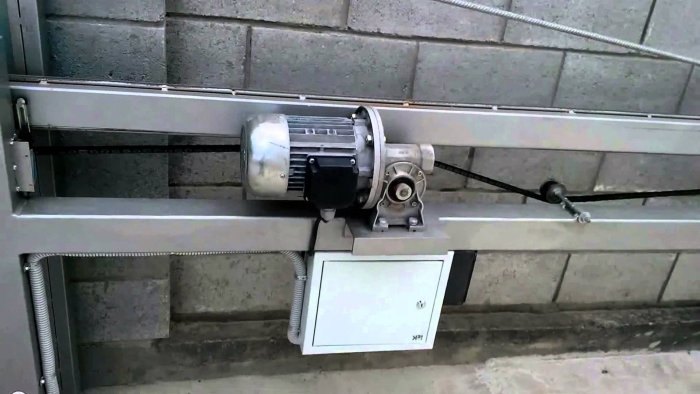

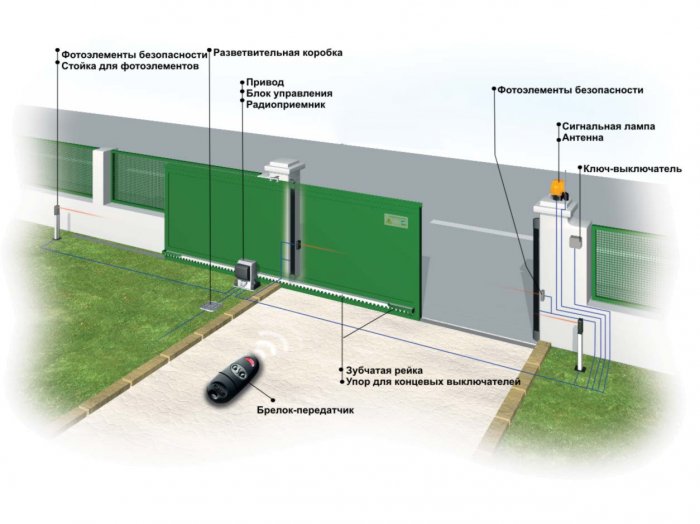

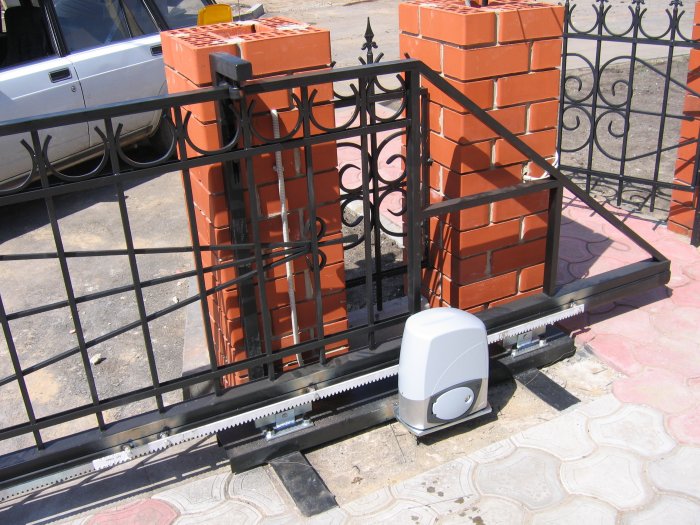

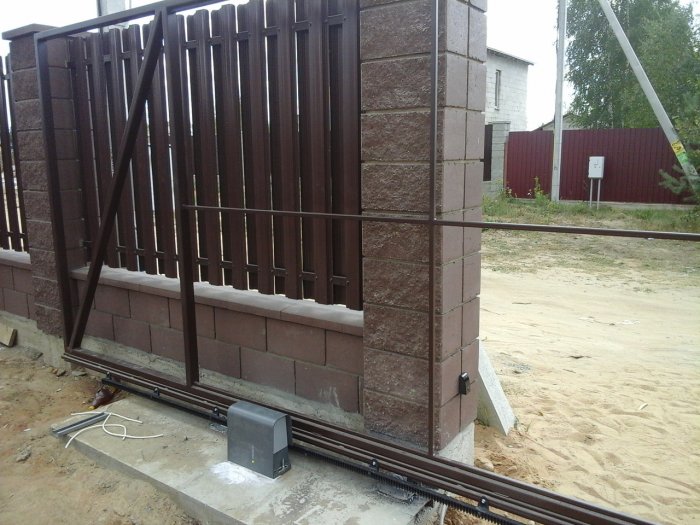

В балку монтируются специальные тележки, верхняя часть которых крепится к воротам. В итоге конструкция без особых усилий может сдвигаться по направляющей. Причем можно модернизировать механизм, сделав его полностью автоматическим. Тогда ворота будут работать от пульта управления.

Сдвижные ворота (5)

Пошаговая инструкция по монтажу

Прежде всего, необходимо определиться с величиной проема. Чем уже пространство, тем меньше потребуется материала для изготовления ворот. Установка тяжелой конструкции требует применения достаточно прочных крепежных элементов.

Сдвижные ворота (22)

Удобство этих ворот заключается в том, что их можно сдвигать как в правую, так и в левую сторону.

Сдвижные ворота (20)

Гарантом их надежности служат так называемые закладные детали, то есть отрезки из металла, которые крепятся на опорные столбы. Также крепость конструкции обеспечивает арматура.

Сдвижные ворота (34)

Обустройство фундамента

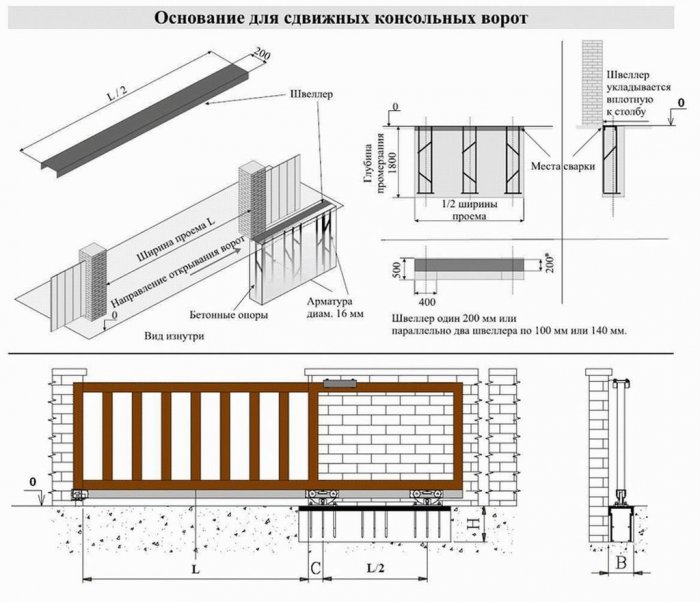

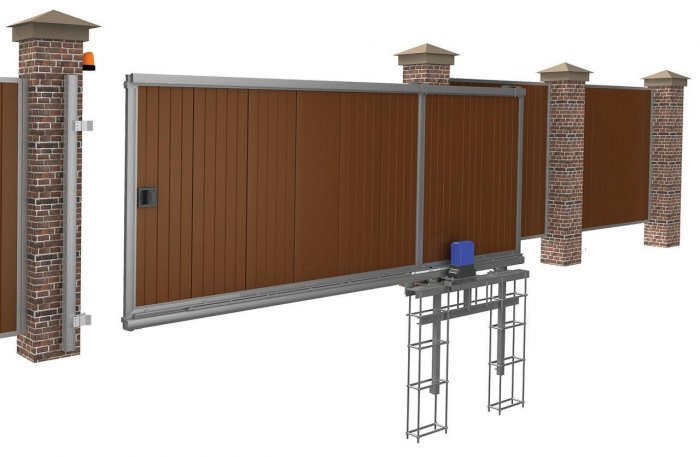

Для начала нужно подготовить яму. Ее параметры напрямую зависят от ширины проема. В нее устанавливается закладная деталь из двухметрового швеллера и прутьев арматуры.

Сдвижные ворота (35)

Они погружаются в яму на полтора метра, а затем к прутьям при помощи сварочного аппарата крепится арматура. Причем сначала устанавливаются продольные прутья, а затем поперек крепятся дополнительные перекладины.

Сдвижные ворота (58)

В итоге получается надежная решетка. Если планируется обустройство автоматической системы, то дополнительно нужно предусмотреть место для труб и отверстие для кабеля.

Сдвижные ворота (64)

Готовая решетка опускается в яму, при этом швеллер необходимо установить горизонтально, вдоль линии движения. Его конец должен прилегать к опорному столбу. Очень важно правильно расположить все элементы.

Сдвижные ворота (61)

После установки решетки нужно проложить кабеля, причем для защиты они помещаются в 30-мм трубы из пластика.

Сдвижные ворота (60)

Затем яма заливается бетонной смесью. При этом верхнюю часть швеллера необходимо оставить открытой. В таком положении конструкция остается минимум неделю, до полного засыхания бетона.

Сдвижные ворота (45)

Сборка ворот

Чтобы устанавливать ворота следует предварительно их собрать из различных элементов. Количество составляющих определяется:

  • Параметрами ворот.
  • Их весом.
  • Шириной проема.

Сдвижные ворота (42)

Основная нагрузка приходится на направляющий элемент, поэтому к его выбору необходимо подойти очень ответственно.

Сдвижные ворота (39)

Существует несколько вариантов для конструкций разного веса, поэтому каждый может подобрать себе подходящее оборудование.

Сдвижные ворота (37)

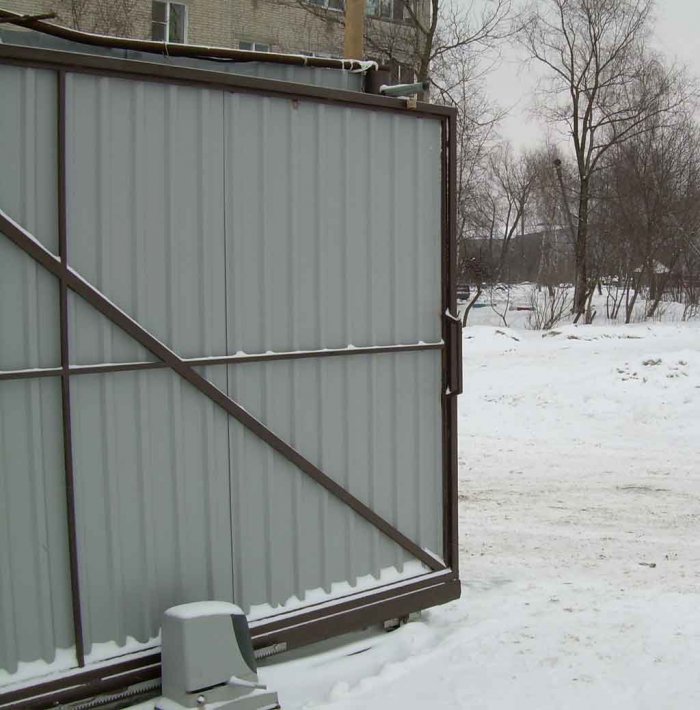

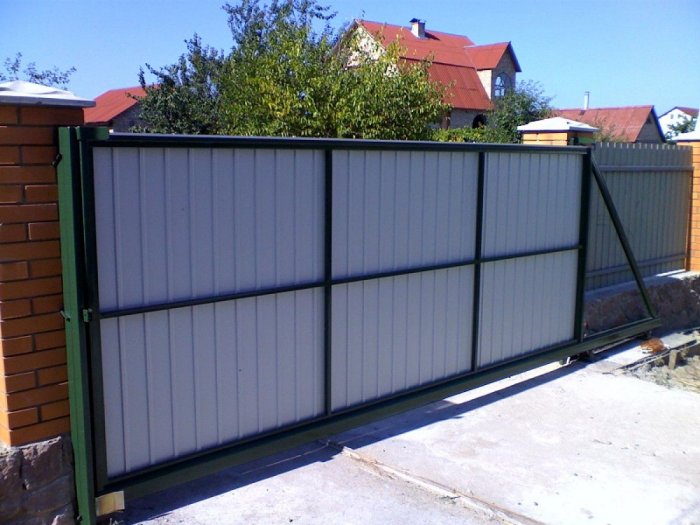

Что касается непосредственно рамы, то она состоит из профильной трубы. Чем тоньше последняя, тем легче конструкция в целом. Внешний вид рамы зависит от параметров проема. Рекомендуется защитить ее от влажности, нанеся грунтовку для металла, а поверх краску для финальной отделки.

Сдвижные ворота (41)

Последовательность монтажных работ

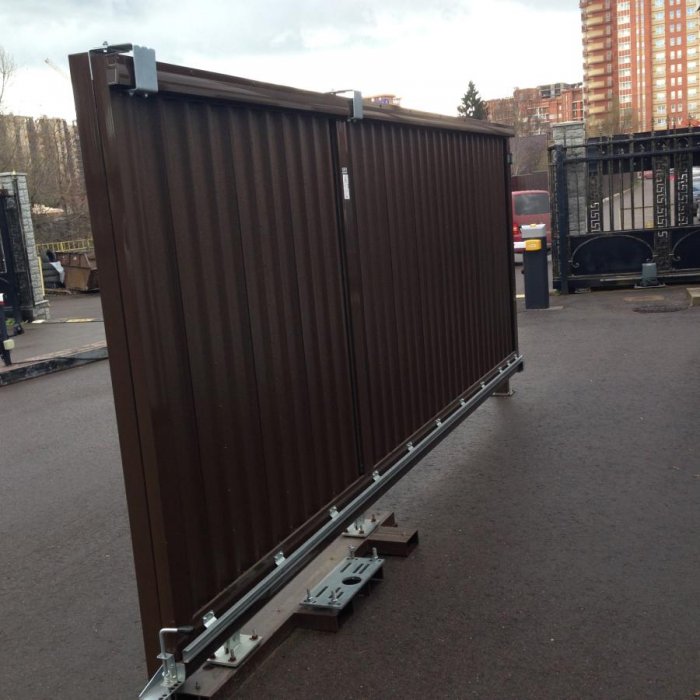

Установка полотна проводится только после полного застывания бетона. Прежде всего, монтируется роликовый механизм. Опоры рекомендуется расставлять по возможности шире. Но между столбом и опорой не должно быть меньше 25 см.

Сдвижные ворота (70)

Чтобы застраховаться от неправильного монтажа полотна нужно установить специальные регулировочные подставки. Они крепятся сваркой непосредственно к швеллеру. Затем полотно закатывается и происходит его финальная наладка строго по горизонтали.

Сдвижные ворота (69)

В ходе этой процедуры полотно и опоры для роликов снимаются, а регулировочные площадки привариваются к решетке. Далее на них монтируются ворота, и конструкция закрывается. Правильность ее расположения проверяется при помощи уровня.

Сдвижные ворота (36)

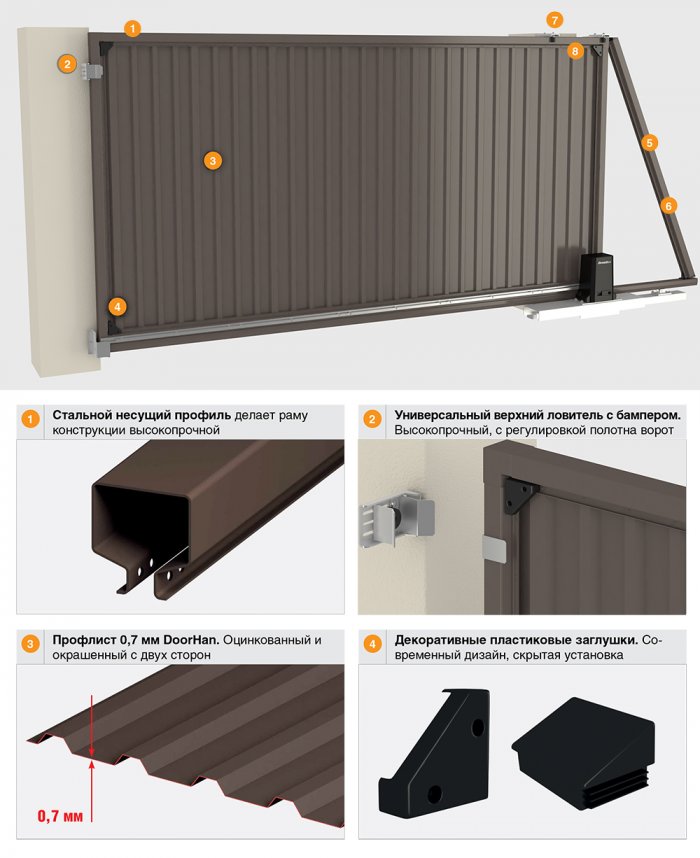

Когда механизм отрегулирован, приходит очередь концевого ролика. Он помещается в несущий профиль и крепится специальными болтами. Для максимальной надежности конструкции рекомендуется использовать сварочный аппарат.

Сдвижные ворота (38)

На профиль желательно установить заглушку, которая защитит механизм от попадания в него мусора. Затем можно заняться кронштейном, который крепится на верхней части конструкции. Причем отверстия для болтов следует повернуть к опоре.

Сдвижные ворота (40)

Завершением этапа станет фиксация кронштейна на столбе и проверка его регулировки.

Сдвижные ворота (1)

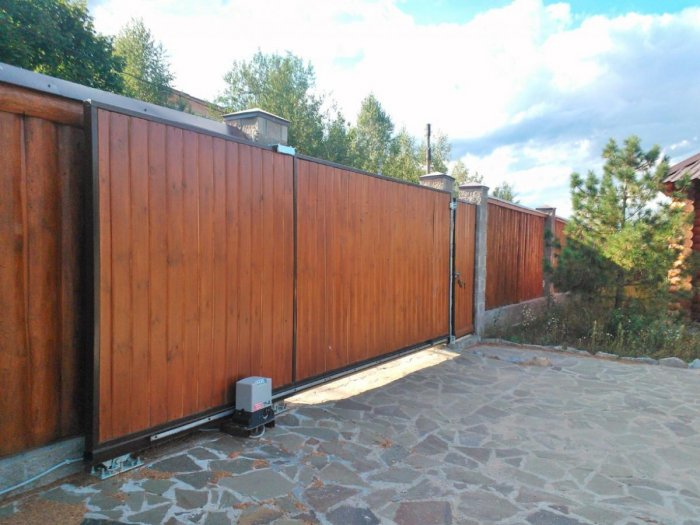

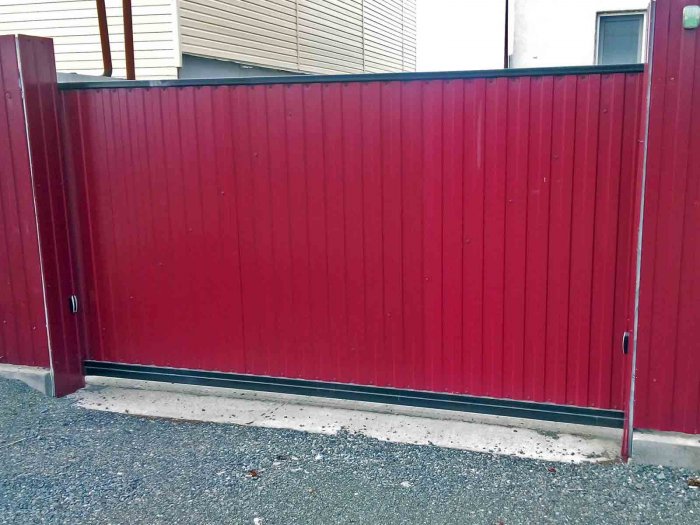

Финальным аккордом является обшивка ворот. Наиболее бюджетным вариантом станет вагонка или профнастил. Отдельные элементы отделки крепятся к обрешетке при помощи саморезов.

Причем начинать нужно с передней части ворот. Затем монтируются нижний и верхний уловители.

Сдвижные ворота (9)

Первый — при закрытых воротах, а второй крепится напротив уголков полотка, предотвращая их соприкосновение. Теперь остается очередь только за автоматикой. На этом установка сдвижных ворот считается завершенной.
