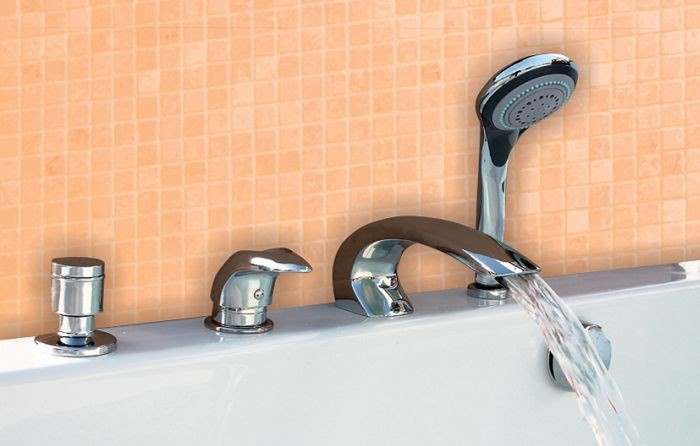

Смесители золотникового типа

Водопроводные краны золотникового типа сравнительно со многими прежде выпускающимися устройствами выделяются рядом новинок. Спайдерный крепеж, на который крепили рукояти душевой сетки, в них заменен на штангу с зажимом. Это и объясняет наличие в маркировке таких водопроводных кранов букв «Шт».

6da664bc7ea0e37bd303945419be884f

Монтаж золотниковых водопроводных кранов

Штанга из металла крепится к стенке. Зажим с душевой сеткой передвигают по штанге. Главное правильно одеть мыльницу и зажим на штангу и присоединить водопроводный кран к трубопроводам таким образом, чтобы эластичный шланг был обращен вверх. Не забудьте, что в каком бы положении ни стоял водопроводный кран, вниз или вверх золотником, ручку всегда можно повернуть, а носик крана и эластичный шланг заменить местами.

94f03813fc4710e7188d684ed5f8d428

Рабочий принцип водопроводного крана, поломки

Переключение воды с эластичного шланга на носик крана и обратно исполняют путем поворота ручки. Золотник за счёт кривошипа, на котором зафиксирована рукоять, двигается то вверх, то вниз. Находящиеся на торцах золотника прокладки поперемено закрывают отверстия для проходов воды в переходнике или золотнике. Со временем происходит износ подкладок и продавливание кольцевых поверхностей, к которым прижимаются прокладки путем поворота рукояти.

Порой прокладки приходят в негодность радиальными трещинами и перестают плотно закрывать отверстия. Вода начинает поступать одновременно в душевую сетку и носик крана.

7aa5d471b9a74452f4daa67c858084e4

Для оценки состояния верхней прокладки золотника нужно отвернуть накидную гайку эластичного шланга и снять ее. Открутив винт, износившуюся прокладку можно извлечь с помощью крючка из проволки. Новая прокладка не войдет в отверстие корпуса, если она содержит нормальную толщину в 2,5-3 мм.

Разборку тумблера начинают с переходника, заблаговременно отсоединив от водопроводного крана носик крана. Золотник вынимают после снятия рукояти, вывертывания рукояти и вынимание кривошипа. Лучше выполнять замену подкладок на резиновые комплектующие, толщиной 3-4 мм, обладающие средним уровнем твердости. Сборку устройств выполняют в обратном порядке. При этом сальник можно дополнить нитяной уплотнительной пучком так, чтобы последние витки резьбы остались обнаженными. Это даст возможность избежать повреждения резьбы при завинчивании спецвинта.

0c297d3a22127e20d0f6f145a5201c9f

Эластичный шланг, согласно отечественным и западным стандартам, укомплектовывается резиновым клапаном предохранения. Он предоставлен прокладкой из резины с прорезью полукольцевой формы посередине.

Непредвиденное выключение воды не страшно для водопроводного крана золотникового типа. Появившееся в трубах разрежение не способно втянуть грязную воду из ванны через пластичный шланг.

641772cde7b2d051d8bc4d7ef3cdcf75

Популярный сайт тут.

Торчащая полукруглая часть клапана ложится в поверхность ее периферийной части обратным водным потоком из ванной. Клапан оказывает сопротивление не только воде. При даже недостаточном давлении воды в сети водопроводный кран улучшают, удаляя в нем клапан. Данный вариант подойдет и для газовой колонки в проточном газовом водонагревателе, когда ее устанавливают чтобы нагреть воду. Для уборки клапана откручивают накидную гайку у ручки душевой сетки или на стыковке с корпусом. Клапан тащат и на его место устанавливают нормальную прокладку с отверстием в центре. Сделав эту манипуляцию, накидную гайку возвращают на место.

56823a946ea908df4caefee80fdbcad7

Большое количество водопроводных кранов, имеющих золотниковый вид переключения «ванна-душ», выделяются от описанных выше вариантов худшими рабочими характеристиками. Взамен подкладок на золотнике у них есть кольца из резины, натянутые на боковую поверхность элемента. Кривошип также оборудован кольцами из резины, установленными в местах его контакта с корпусом.

7c0b22fd095ee2e10467accebd841186

Подходящий торцевой ключ позволяет отвернуть патрубок для соединения в противоположную сторону. Золотник вынимают из корпуса лишь в случае если вода, несмотря на повороты тумблера, направляется исключительно в носик крана. Для освобождения золотника в первую очередь отсоединяют эластичный душ. Потом переходят к отворачиванию переходника с установленными на нем деталями. Кривошип вынимают после вытягивания указателя, выворачивания винта, снятия рукояти, откручивания накидной гайки. Золотник вытаскивается из корпуса через отверстие, которое предназначено для установки кривошипа, сразу же после того, как откручен носик крана.

dc9ff40e45ff936bb1424c7f4e36ad95

Для снимания колец из резины с золотника используют шило или отвертку с не широкой лопаткой. На золотник одевают новые кольца из резины и смачивают их водой. Аналогичным образом компонент свободно войдет в корпус устройства смешивания. Несоблюдение установленного условия способно привести к заеданию кривошипа и невозможности применения тумблера.

В набор водопроводного крана входит два новых эластичных кольца. Пройдёт пару лет до тех пор, когда понадобится замена данных составляющих. Кольца нередко теряют, а отдельно их приобрести нельзя. Непостоянным выходом из положения может стать подмотка под стертые кольца проволоки из меди небольшого диаметра. Сменить проволоку можно еще льняными нитками. Самодельные кольца, нарезанные из резиновой трубки нужного диаметра, в большинстве случаев служат непродолжительное время.

277b858f75bcfec4d6efe97677ce4ad5

Порой сразу после того как произошла установка нового водопроводного крана наблюдаются признаки стертости колец: одновременное водоподача в носик крана и эластичный шланг. Поворот кривошипа за ручку с значительным усилием не устранит проблематику. Для нахождения дефекта следует разобрать тумблер, извлечь золотник и с большим вниманием его осмотреть.

90a796fd51856c096e5019b42d9fd16c

При цельности колец из резины торможение движения золотника может быть спровоцировано приливами, оставшимися на элементе после токарной обработки. В подобном случае кольца из резины необходимо перетянуть, а приливы почистить напильником. Для устранения течи из-под рукояти кривошипа затягивают накидную гайку. Если это не даёт результата, к резиновому кольцу принимают меры, которые рекомендуются для эластичных колец золотника. Накручивание нитяного уплотнения (пенька, лен) в промежутке между резиновыми кривошипными кольцами остановит течь на конкретное время.

Золотниковые водопроводные краны с рассекателем

Рассекатель в водопроводном кране золотникового типа наматывается на выходную часть излива. Применение рассекателя дает возможность сэкономить водный расход при стирке «на весу», мытье рук и т.п. Ржавчины, накипи, частицы песка нередко засоряют сетку рассекателя.

Втулка рассекателя в большинстве случаев имеет резьбу. Чтобы избежать повреждения декоративного покрытия втулки ее заворачивают в 1-2 слоя изолентой и отворачивают плоскогубцами. При промывке сетки и других элементов рассекателя применяют принцип противотока. Водопроводные краны заграничного производства золотникового типа выделяются от наших заменителей тем, что золотник в них поставлен в картридж. В изделиях нашего производства для золотника отведено специализированное отверстие, расточенное в корпусе.
