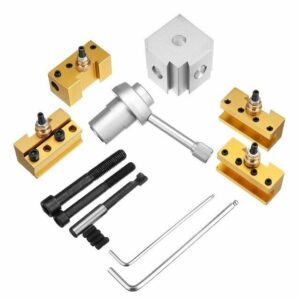

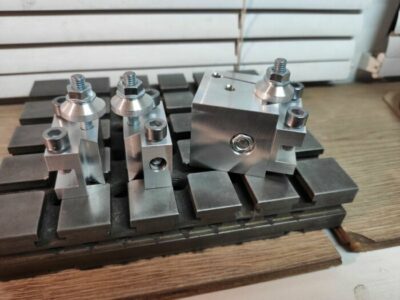

Быстросменный инструмент на токарном и фрезерном станке

Быстросменный адаптер, установленный на передней части шпинделя, используется для ускорения смены инструмента. Смена инструмента с помощью этой системы позволяет вам настроить ряд фрезерных операций, таких как сверление, концевое фрезерование и растачивание, без изменения настройки обрабатываемой детали. Держатели инструмента устанавливаются и снимаются с мастер-держателя, установленного на шпиндель станка с помощью зажимного кольца.

image 2

РЕГУЛИРУЕМАЯ УГЛОВАЯ ПЛИТА

Пластина с регулируемым углом наклона – это приспособление для удержания заготовки, аналогичное универсальным тискам. Заготовки крепятся к угловой пластине с помощью Т-образных болтов и зажимов таким же образом, как и при креплении заготовок к рабочему столу фрезерного станка. Угловую пластину можно отрегулировать под любым углом, так что скосы и конусы можно резать без использования специальной фрезы или регулируемой режущей головки.

Индексное приспособление состоит из индексной головки, также называемой делительной головкой, и подножки, которая похожа на заднюю бабку токарного станка. Указательная головка и подножка прикрепляются к рабочему столу фрезерного станка болтами с Т-образным пазом. Индексная пластина с делениями используется для управления вращением шпинделя индексной головки. Пластина прикреплена к индексной головке и кривошипу, соединенному со шпинделем индексной головки червячной передачей и валом. Заготовки удерживаются между центрами шпинделем указательной головки и ножкой. Заготовки также могут удерживаться в патроне, установленном на шпинделе индексной головки, или могут быть вставлены непосредственно в паз конического шпинделя некоторых фиксирующих приспособлений. Есть много вариантов приспособления для индексации.Универсальная индексная головка – это имя, применяемое к индексной головке, предназначенной для обеспечения силового привода шпинделя, так что спирали могут нарезаться на фрезерном станке. Зуборезное приспособление – другое название приспособления для индексирования; в данном случае тот, который в первую очередь предназначен для нарезания шестерен на фрезерном станке.

135e67d46ba6fbbe650e46e20b21afdc

Скорость вращения шпинделя фрезерного станка может быть увеличена с 1 1/2 до 6 раз за счет использования высокоскоростной фрезерной насадки. Это приспособление необходимо при использовании фрез и спиральных сверл, которые должны приводиться в движение с высокой скоростью, чтобы получить эффективную скорость резания. Насадка крепится к колонне станка и приводится в движение набором шестерен от шпинделя фрезерного станка.
