Щит учета

Функции щитков (щитов) учёта электроэнергии более разнообразны, чем можно судить из их названия. Эти устройства используются не только непосредственно для приёма и учёта энергии, используемой отдельными потребителями, а и для обеспечения безопасности работы сети: защиты от замыканий и перегрузок. Щиты учёта предназначены для работы в сети переменного тока (частота – 50 Гц), c номинальным напряжением 220 или 380 Вт, c изолированной или заземленной нейтралью.

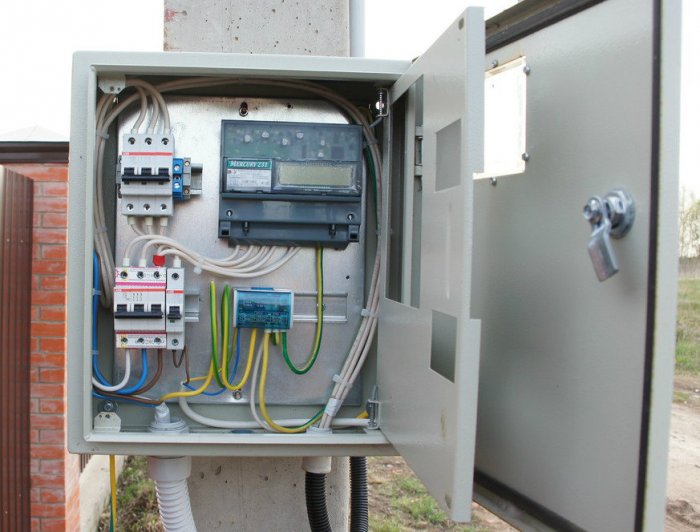

Щиты учета электроэнергии устанавливаются вне жилых помещений. Cуществует несколько вариантов крепления щита. Устройство может быть зафиксировано прямо на стене здания либо же на выносной стойке, а также на железобетонных опорах или приставках трапеции дальнего сечения (на плоской грани трапеции).

maxresdefault 4

Устройство щита учёта

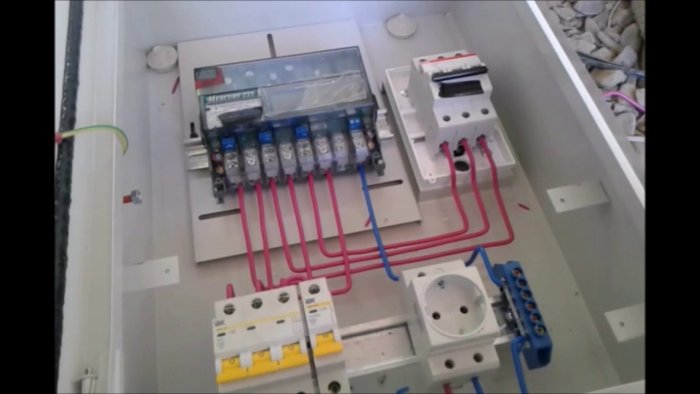

«Начинка» щитка заключается в прочный стальной корпус, доступ внутрь осуществляется через дверцу. Дверь должна надежно защищать содержимое щитка от попадания влаги, а также от механических повреждений. Дверца особенно плотно прилегает к корпусу щита, для дополнительного уплотнения предусмотрены резиновые прокладки. Дополнительную прочность конструкции придает исполнение дверных петель (внутренняя установка), а также надежная задвижка (ригель) замка. Чтобы узнать показания счётчика, не нужно открывать дверцу: в ней предусмотрено отверстие из особо прочного стекла, в целях дополнительной безопасности закрытое крышкой.

Внутрь щитка могут попасть только техники-специалисты организации, обеспечивающей электроснабжение. Щитки, установленные в многоквартирном доме, открываются единым спецключом. Особенности замка позволяют с уверенностью утверждать, что попадание воды внутрь корпуса, равно как и выход замка из строя при минусовой температуре просто невозможны.

Еще одна мера, направленная на обеспечение безопасности устройства – герметизация вводных отверстий (через которые выходят провода). Такие отверстия могут быть расположены как в верхней, так и в нижней части щитка.

516554773 w640 h640 sborka schitov ucheta

Важной частью конструкции щита учета являются защитные аппараты. Это могут быть устройства защитного отключения (УЗО), а также автоматические выключатели и дифференцированные автоматические выключатели. Любое из перечисленных устройств устанавливается на рейку DIN 35 мм. Как правило, защитная аппаратура устанавливается посредством использования стандартных модулей шириной 17,5 миллиметра.

Щит учета может эксплуатироваться при следующих условиях: высота не более 1000 метров над уровнем моря, температура не ниже -45 и не выше +40 градусов, тип атмосферы – промышленная (II). Воздух в местах эксплуатации не должен содержать токопроводящую пыль, агрессивные химические соединения в опасной концентрации. Устройство нельзя использовать там, где присутствует вероятность пожара, взрыва, сейсмической угрозы.
